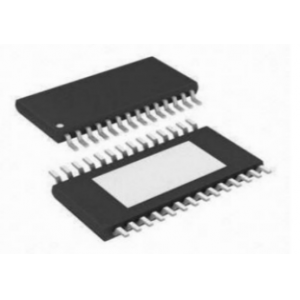

直流馬達驅動芯片 - MS8847

產品介紹

MS8847是雙路H橋驅動電路。提供適用于家用電器和其他機電一體化應用。該器件可用于驅動一個步進電機或其它負載。每個輸出驅動器通道包含采用H橋配置的N通道功率MOSFET。這個設計將每個驅動器的接地端接至引腳，用來實現電流檢測。內置一個通用比較器，可用來做電流限制電路或者其他功能電路。MS8847每個通道上提高達2.5A峰值電流或者 1.75A均方根輸出電流。該芯片具有過流保護，短路保護，欠壓保護以及過溫保護功能。

一、直流馬達驅動芯片-MS8847的特性：

 雙路H橋驅動器
用于 Low_side 電流檢測引腳
功率管低導通電阻
24V，25℃下 2.5A 較大峰值電流
內置比較器
內置 3.3V 10mA 低壓降穩壓器(LDO)
8-36V 電源電壓范圍
帶散熱片的表面貼片封裝

二、直流馬達驅動芯片-MS8847的應用：
